 BMC-01 (BACK MONITOR CABLE)

Vitz ヴィッツ MOP HDDナビにバックカメラを BMC-01
ALEX-01

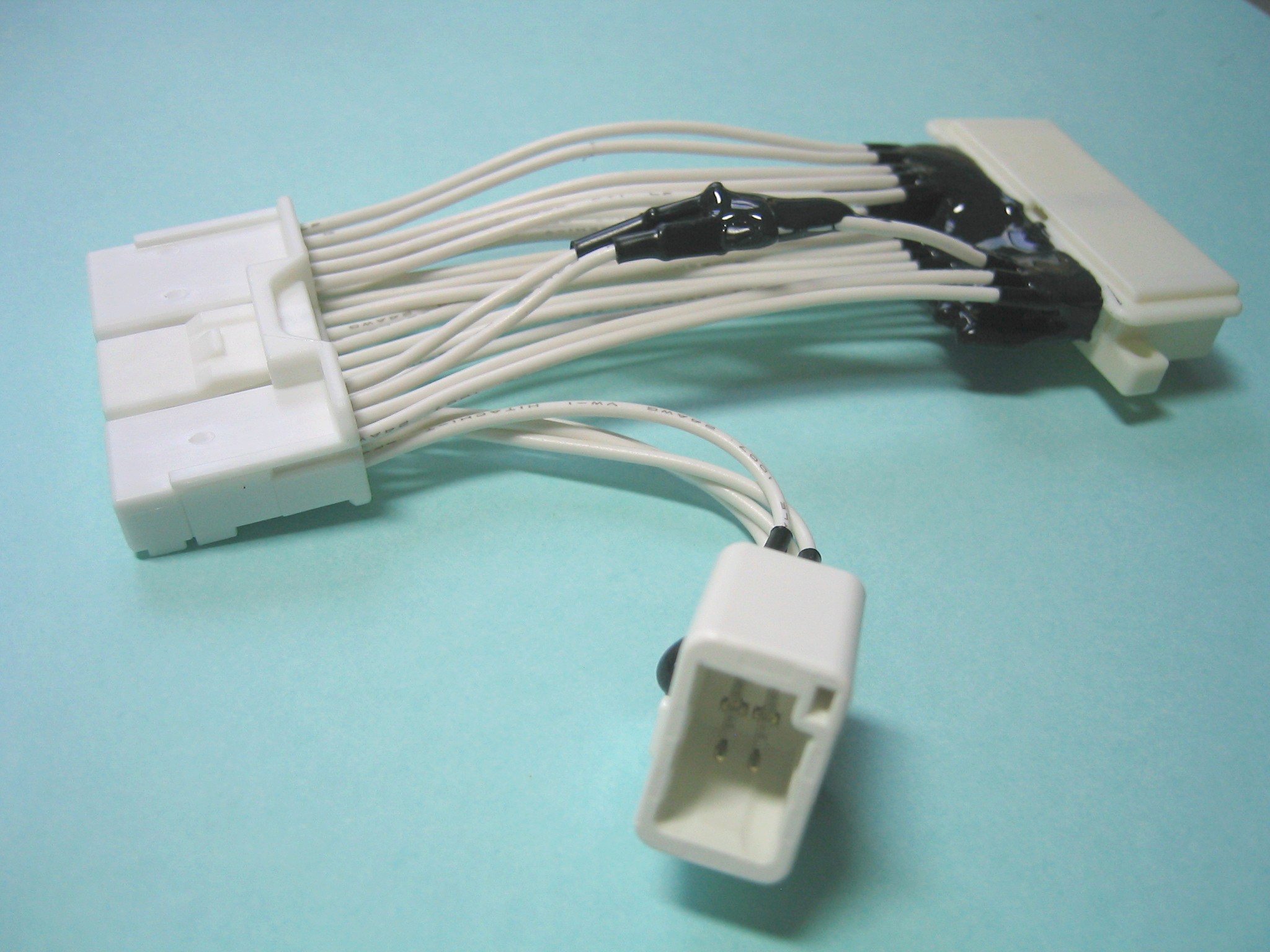

 VitzのMOP HDDナビ(56062)に
 DOP(ディーラーオプション)のバックカメラを
 接続するためのコネクタ付コードを作製し
 ました

 現行VitzのMOP(メーカーオプション)
 HDDナビはバックモニターの設定がなく
 困っていた方が多いと思います。










        ・トヨタ純正DOP(ディーラーオプション)のバックカメラ
                         08634-00110
                         08634-00120
                         08634-00170
  を接続、使用できます。
         ・イクリプスのバックカメラ    BEC105
                           BEC106
  も接続、使用できます。









 ナビ24ピンコネクターに挿さっている
 車輌側コネクターを外し BMC-01を
 割り込ませ、4ピンコネクターにバック
 カメラコネクタを接続するだけです。


















 リバースギヤ連動
でバックカメラ映像に
 切替わります。

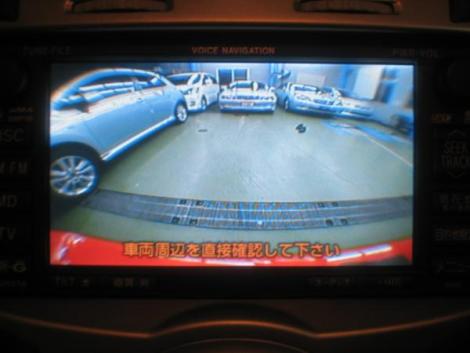

 画面下に 『車両周辺を直接確認し
 てください』 と表示されます










・ナビの左上の数字が56062であることを確認してください。
取付け時にナビ背面の冷却ファンに当たらないように気を付けてください。
