 EXVC-07 (EXTERNAL VIDEO CABLE)

トヨタbB ダイハツCOO MOP (H17/12 〜 H19/8)
  HDDナビ DVD映像取出し&バックカメラ接続コード EXVC-07

  (市販バックカメラ : カロッツェリア パナソニック アルパイン ケンウッド 他 RCA出力タイプのカメラ用)

  ※トヨタDOP(ディーラーオプション)/イクリプス バックカメラには従来製品『EXVC-04』をご利用ください。

 トヨタ bB / ダイハツ COOの MOP(メーカーオプション) HDDナビ(26019)に
   DOP(ディーラーオプション)のバックカメラを接続するための コネクタ付コードです♪
     さらにDVD映像の取出しもできます!

EXVC-04

 トヨタ bB / ダイハツ COOの
 MOP(メーカーオプション) HDDナビは
 バックモニターの設定がなく、
 DVDビデオが再生できるのに、
 追加モニターを接続できず
 困っていた方が多いと思います。












■■ バックカメラ接続について ■■
  ・市販のバックカメラ(RCA出力タイプ)
       カロッツェリア   パナソニック  アルパイン  ケンウッド  他
                    を接続、使用できます。
 ※トヨタ純正DOP(ディーラーオプション)やイクリプスのバックカメラを使用される場合は
   『EXVC-04』 をご利用  ください。


EXVC-07 取付けイメージです
リバース連動
でバックカメラ映像に切替わります。

・バックガイドモニター(ステアリングの舵角センサー付き)には 対応しておりません。
 距離目安線/車幅延長線/予想進路線 は表示されません。

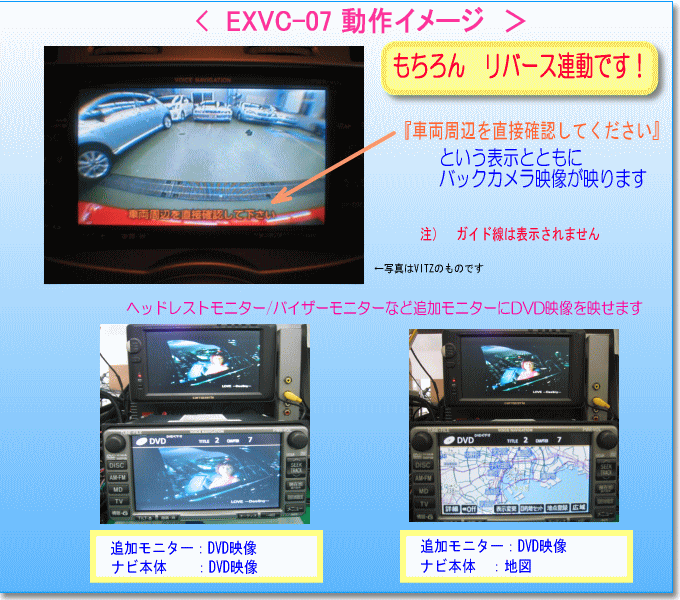

・写真3枚目の上側(写真はVitzのもの)のように、画面下に
    車両周辺を直接確認してください』  と表示されます。

■■ DVD映像取出しについて ■■
・本コードを使用して映像取出しができるのは、ナビで再生した DVDビデオ映像のみです。
 地図、情報画面、TV、バックカメラ、外部入力した映像は取出せません

・映像入力のある市販モニターでしたら、バイザーモニター、ヘッドレストモニター、フリップダウンモニター
 ミラーモニター にも接続できます。
(追加モニターと接続するビデオコードは別途、ご用意ください)

・複数のモニターを追加される場合は、映像分配器を別途ご使用ください。

・ナビでDVD再生中は、ナビ本体を地図表示にしていても DVD映像が取出せます。
 (写真3枚目 右下参照)

■■ 取付けについて ■■
・ 写真のように ナビ24ピンコネクターに挿さっている 車輌側 コネクターを外し 割り込ませ、
  黄色のBACK CAMERA INコードに バックカメラ
  黄色のVIDEO OUTPUTコードに 追加モニターを    接続するだけです。

    (@バックカメラだけを接続*追加モニターは使用せず
     A追加モニターだけを接続:バックカメラは使用せず という事も可)

EXVC-07 動作イメージです

・ナビの右下の数字が 26019 であることを確認してください。
 ディーラーオプション(DOP)ナビなど他のナビには使用できません。
・取付け時にナビ背面の冷却ファンに当たらないように気を付けてください。
