 EXVC-03 (EXTERNAL VIDEO CABLE)

エスティマ/アルファード後期
             MOP HDD8インチワイドナビ 外部映像出力分岐コネクタ EXVC-03


MOPの後席ルーフモニター付きの車に ヘッドレストモニターなどを追加する時に便利なコネクター付コードです
MOPの後席ルーフモニター無しのお車でも下表のような映像取出しが カプラーオンで可能になります


純正MOP後席モニター付のお車に さらにヘッドレストモニターやバイザーモニターなどを追加される場合、映像信号線を分岐すれば可能です。

EXVC-03 はカプラーオンで簡単に分岐ができ、純正配線に半田付けや圧着したりしなくてもよいため、ノーマル状態にもすぐ戻せます。

DVD
ビデオ
外部入力
VIDEO

(市販の地デジ含)
ナビ/情報
 画面
MOP
地デジ

56064/56065
MOP後席モニター付
○ ○ ○ ○

56064
MOP後席モニターなし
*EXVC-03単体では、映像取出しできません

ALEX-03 をご利用ください
*EXVC-03単体では、映像取出しできません

ALEX-03 をご利用ください
○ ○

56086
MOP後席モニター付
○ ○ ○ ○

26022
MOP後席モニターなし
○ ○ ○ ○
○:映像取出し”可”      ○:映像取出し”不可”
注:*エスティマ専用MOP地デジチューナーの映像取出し不可


------------------------------ ここまで EXVC-03 共通説明 -------------------------------------

ここから エスティマ 26022 MOP後席モニターなし 用


エスティマ MOPナビ(26022)にEXVC-03を接続した場合、映像取出しできるのは、ナビ本体で再生したDVDビデオ映像のみです。
地図、情報画面、TV、外部入力した映像は取出せません

トヨタDOP(ディーラーオプション) V8T-R55 V9T-R56C でしたら、カプラーオンで取付けできます。
面倒な配線加工がいりません。

映像入力のある市販モニターでしたら、
バイザーモニター、ヘッドレストモニター、フリップダウンモニターミラーモニターにも接続できます。
(市販モニターの場合は接続するビデオコードを別途、ご用意ください)







エスティマ MOPナビ(26022) +  EXVC-03 + D-OP後席モニターV8T-R55

 NEWエスティマ

MOP HDD8インチワイドナビ(26022)



NEWエスティマのMOPナビには

 26022
(後席モニター設定なし 6SP)のモデル

 56086
(MOP後席9インチモニター付 11SP
   スーパーライブサウンドシステム)と


     2種類あるようですね



車輌側からナビ背面に挿さっている24ピンコネクタを
外し、ナビと24ピンコネクタの間に
EXVC-03
割込ませます。





このコネクタの6,7ピンの空きにEXVC-01
挿入すればDVD映像を取り出す事ができますが、
今回は
EXVC-03を使用。

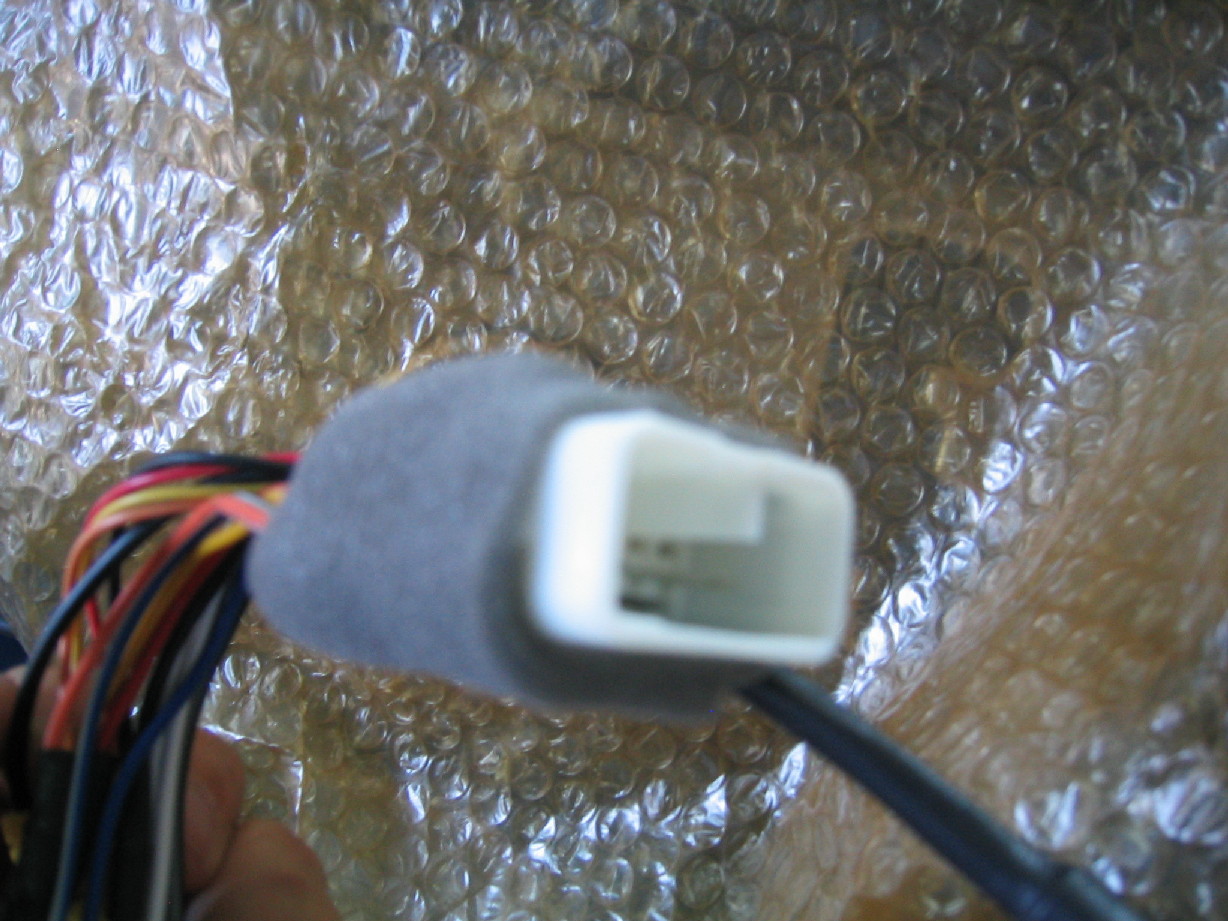

V8T-R55に付属している電源コードです。

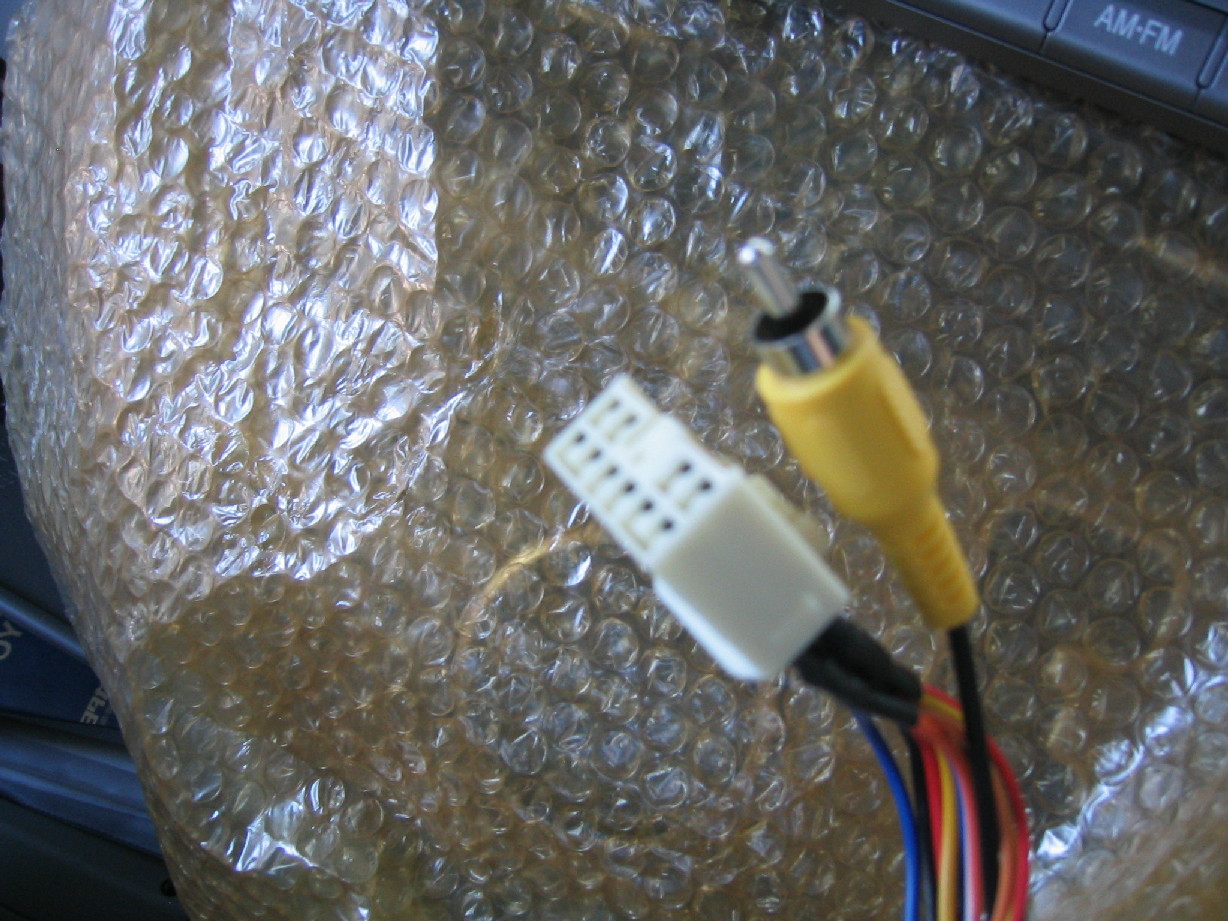

V8T-R55に付属している電源コードのアップ

左側:白色コネクタはナビ電源コネクタへ
    黄色RCAはEXVC-03のVIDEO OUT

右側:もともとナビの電源コネクタに挿入されていた
車輌側からの電源コードと接続

電源コネクタを外し、V8T-R55付属のコードを
割り込ます。
24ピン コネクタを外し、
EXVC-03を割り込ます。
EXVC-03のVIDEO OUTとV8T-R55付属の
コードのVIDEO INを接続

配線はこれだけでO.K!

ナビで再生しているDVDの映像がきちんと

V8T-R55に映っています♪



注)MOPナビ(26022)側でDVDビデオ再生時のみ。
  TV/外部入力/VIDEO の映像信号は取り出せ
  ません。
  ナビ/情報画面の画像も取り出せません。
